200T风化石英沙球磨破碎制沙水洗生产线技术参数&报价清单

名称
Name

规格
Specification

数量
Quantity

功率
Power

单价/万元

总价/万元

备注

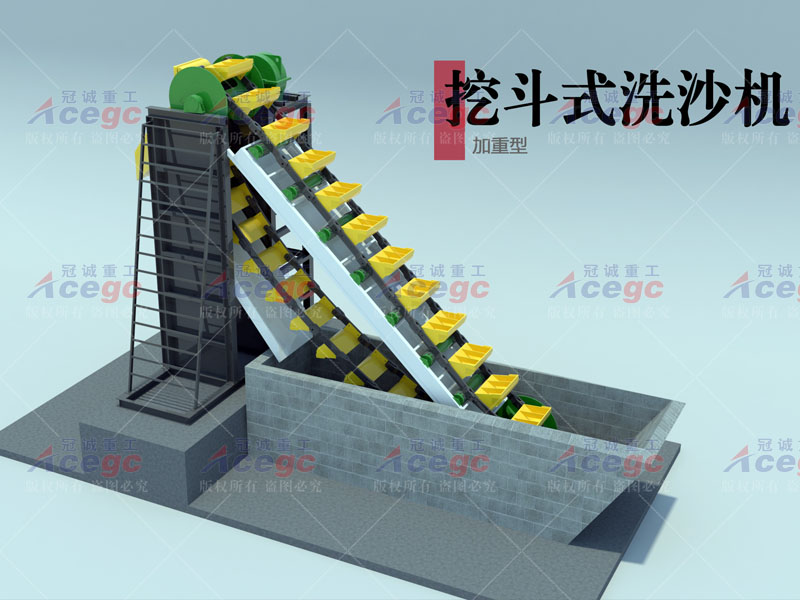

挖斗式洗沙机*1台

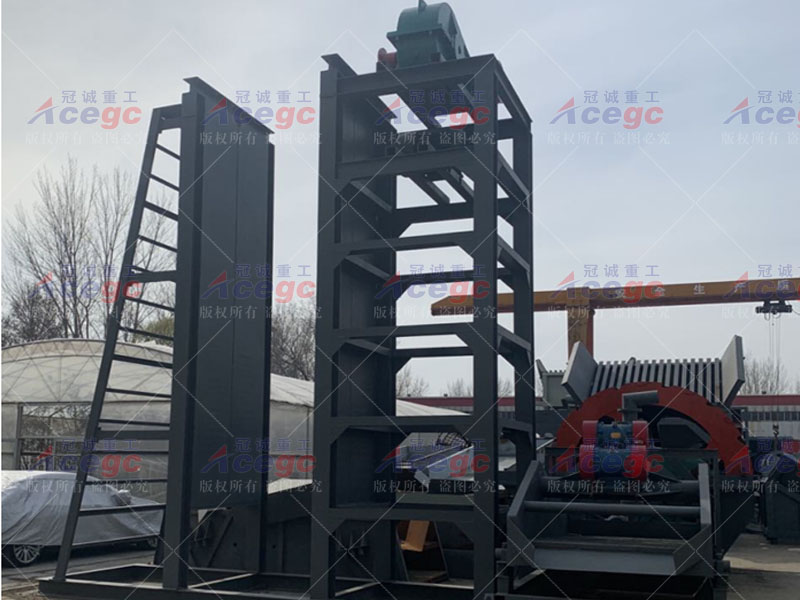

方架&斜架

方架斜架高度6.5米
方架立柱200X200 H钢，横梁20#工字钢
方架斜架内侧护板5mm
排料口高度6米
重量约：8.5T

1套

37

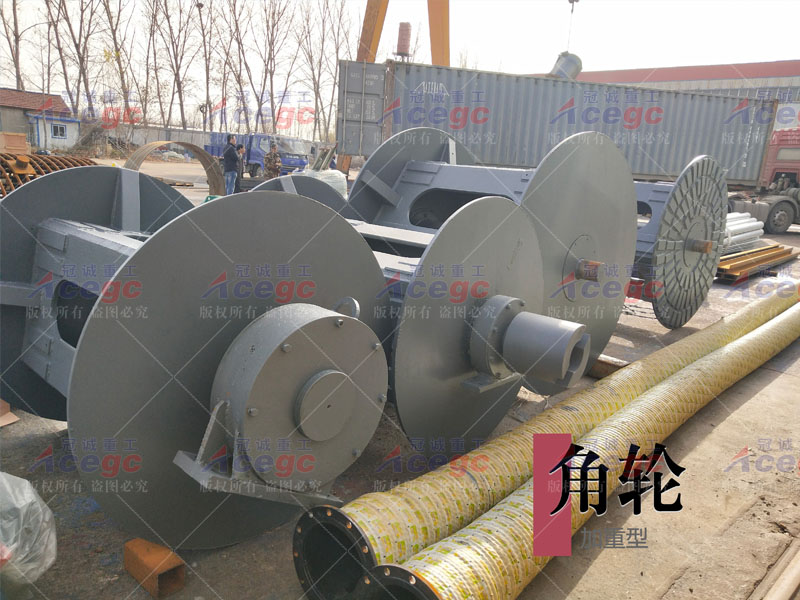

角轮

上四角轮&水下四角轮
轮径1.5米，边板厚16mm；
轴径Ø210mm，轴承：24036C#*2盘
边板连接梁板厚20mm
单件单件重量约：2T

挖斗

1000#
栅板10mm
冲孔板6mm
唇板15mm
加强筋10mm
单件重量约：90KG

38个

链条

链条采用高锰钢锻打成型；
中心距900mm；
厚度50mm
高150mm
长1080mm
单件重量约：72KG

74条

链条销

Ø45mm

148支

大臂

主架10#矩型管、10#槽钢
护板5mm

1件

挖斗动力

减速机：1000#铁壳焊接
电机：45KW变频调速

1套

挖斗挡水板

1件

出料斗

1件

绞洗式滚筒筛

1.型号：2JGS1868
2.规格：内径1.5米，外径1.8米，总长约6.8米；内含多条铰刀从头部覆盖至尾部；
3.铰洗筒材质Q235壁厚12mm，前端铰洗筒长1900mm;内含多条螺旋铰刀从头部覆盖至尾部。
4.滚筒筛双层结构，内径1.5米，外径1.8米，净筛网长度3.6米；
5.滚筒筛内层筛网采用Ø22mm油田耐磨提油杆制作，3X20CM编孔；外层Ø22mm油田耐磨提油杆制作；
6.供水系统：采用中央+侧冲水方式。其中中央供水系统采用可拆卸式喷水咀，程交叉扇形喷射。
7.滚筒筛托轮：8.25-15实心工程轮胎=8条
8.动力系统：摆线针减速电机11KW*2台

1台

22

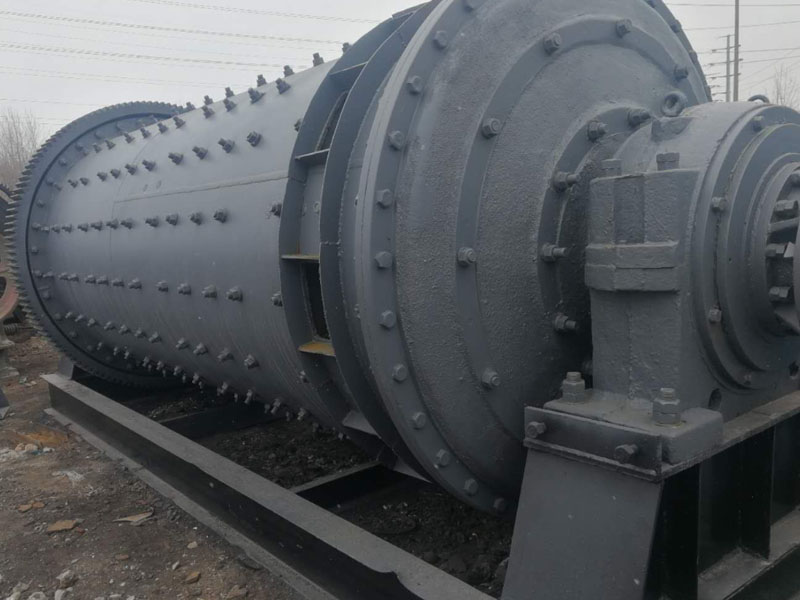

球磨机

Ø2700X4500
电机： 8-380kw-380v
减速机  ：ZD60

1台

380

二手改装球磨制砂机，不含钢球

平板给料机

3800-1000

1台

22

含底座料仓

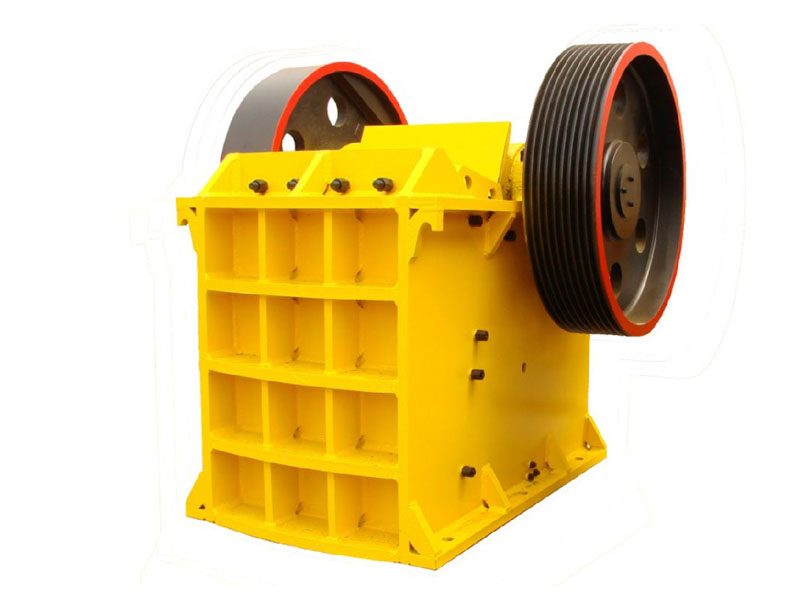

细鄂破

500X1500

1台

75

含电机

细鄂破底座

钢结构底座，含料斗

1套

-

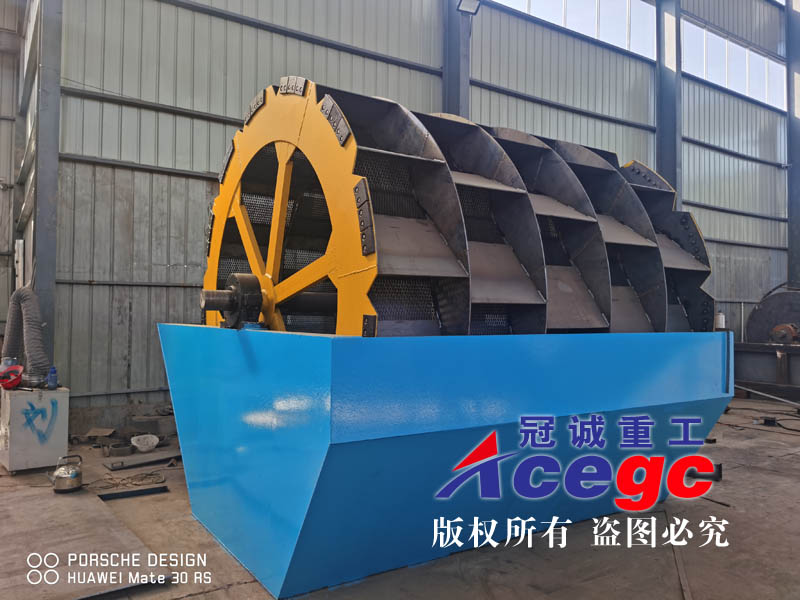

轮式洗沙机

规格：3000*3500五排斗
轮径Ø3000*3000
主轴直径：150mm
轮盘10mm，挖板8mm，冲孔板5mm
减速机：JZQ650#+350#
电机：18.5KW*1台

2台

37

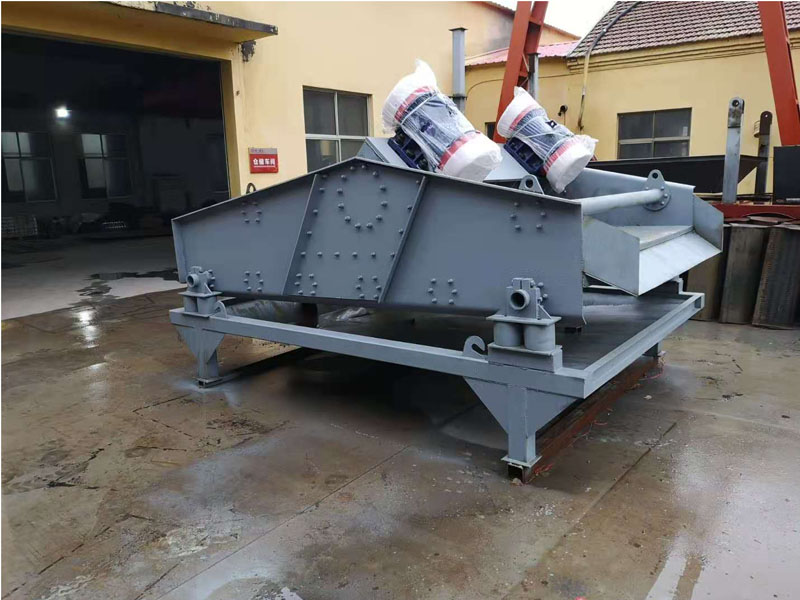

脱水筛

2400X5000
振动方式：激振器X2套
电机功率：11KW*2台
筛板材质：聚氨酯

1台

22

细沙回收

旋流器：250#*4台
6寸沙泵+15KW电机

1套

15

含进料管道

回料杆

滚筒筛进球磨
B800X5m双层桁架结构
头部电动滚筒驱动：4KW*1台

1条

4

含支腿

成品杆

B800X12m 双层桁架结构
头部电动滚筒驱动：11KW*1台

1条

11

含支腿

配电控制柜

降压启动，开关品牌：德力西或正泰

1套

-

含控制柜至设备电机线，不含电缆线

总功率

625KW（不含水源水泵）

出厂价格

税前￥元(不含税与运费，税率13%)
